编码、H264、直播
App直播流程
- 采集视频、音频
- 摄像头、麦克风
- 摄像头 CDD(图像传感器)
- 麦克风、拾音器(声音传感器)
- iOS采集音视频数据
- 导入AVFoundation.Framework框架
- 从CaptureSession会话的回调中获取音视频数据
- 摄像头、麦克风
- 视频处理、滤镜
- 美颜
- 水印
- 使用CPUImage(已包含采集操作)
- 视频、音频编码压缩
- 硬编码
- 视频:VideoToolBox框架(iOS8.0)
- 音频:AudioToolBox框架(iOS8.0)
- 软编码
- 视频压缩
- 视频编码MPEG、H264
- X264把视频原数据YUV/RGB编码H264
- 音频压缩
- 音频编码:mp3、AAC
- fdk_aac将音频数据PCM转AAC
- 视频压缩
- 硬编码
- 推流
- 什么是推流?将采集的音频、视频数据通过流媒体协议发送到流媒体服务器
- muxing(封装)音视频封包成FLV或者TS
- 推流技术
- 流媒体协议:RTMP、RTSP、HLS、FLV
- 视频封装格式:TS、FLV
- 音频封装格式:mp3、AAC
- 流媒体服务器
- 数据分发(CDN)
- 截屏
- 录制
- 实时转码
- 拉流
- 什么是拉流?从流媒体服务器获取音频、视频数据
- 流媒体协议:RTMP、RTSP、HLS、FLV
- 音视频解码
- demuxing(解封装)
- 将FLV、TS文件分离出音视频
- 视频解码
- 硬编码VideoToolBox
- 软解码X264
- 音频解码
- 硬解码AudioToolBox
- 软解码fdk_aac
- demuxing(解封装)
- 音视频播放
- ijkplayer:一款开源强大的播放器,基于FFmpeg封装
- 聊天互动
- IM即时通讯
- 聊天室功能
- 第三方即时通讯:融云、腾讯云

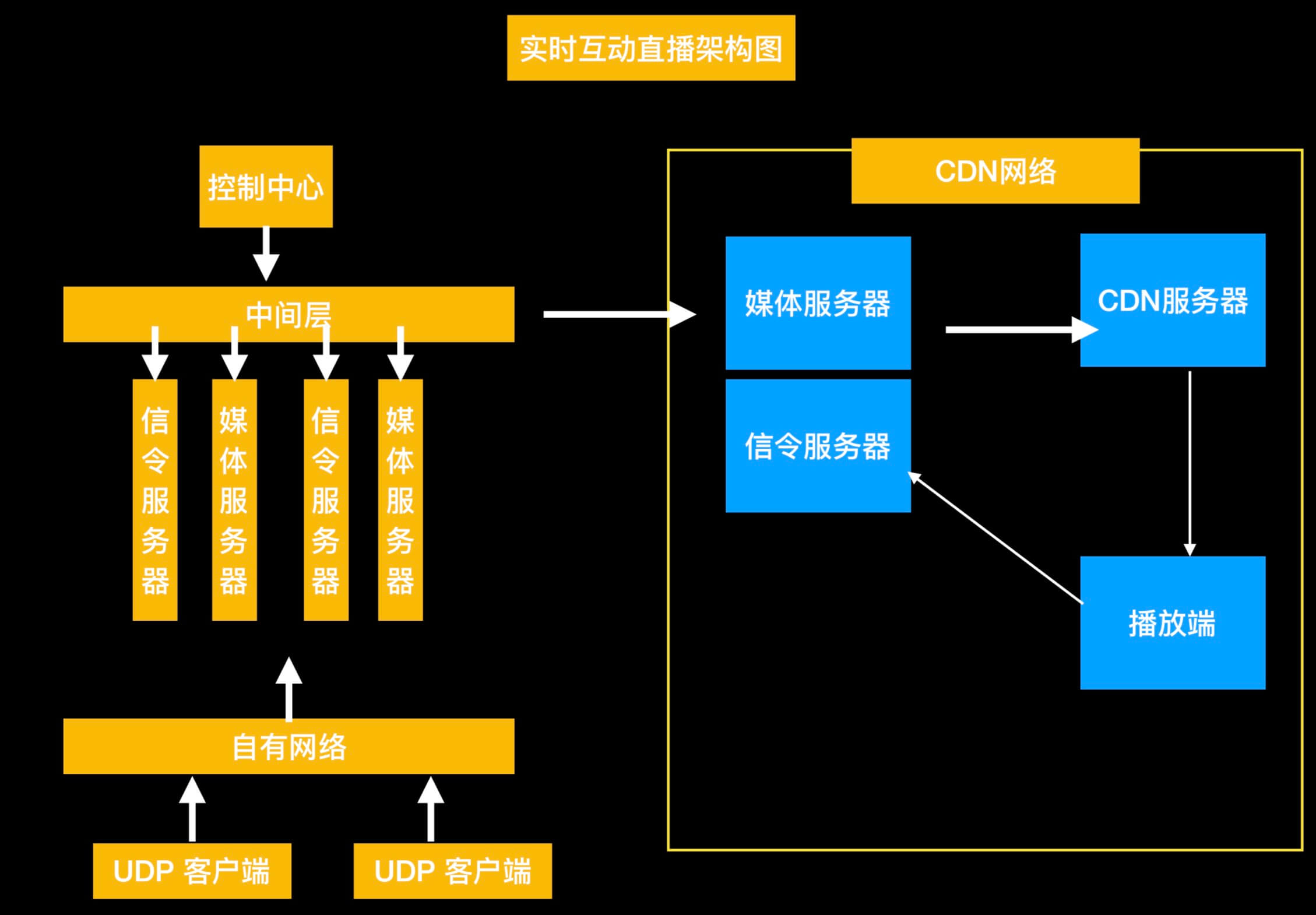

直播架构

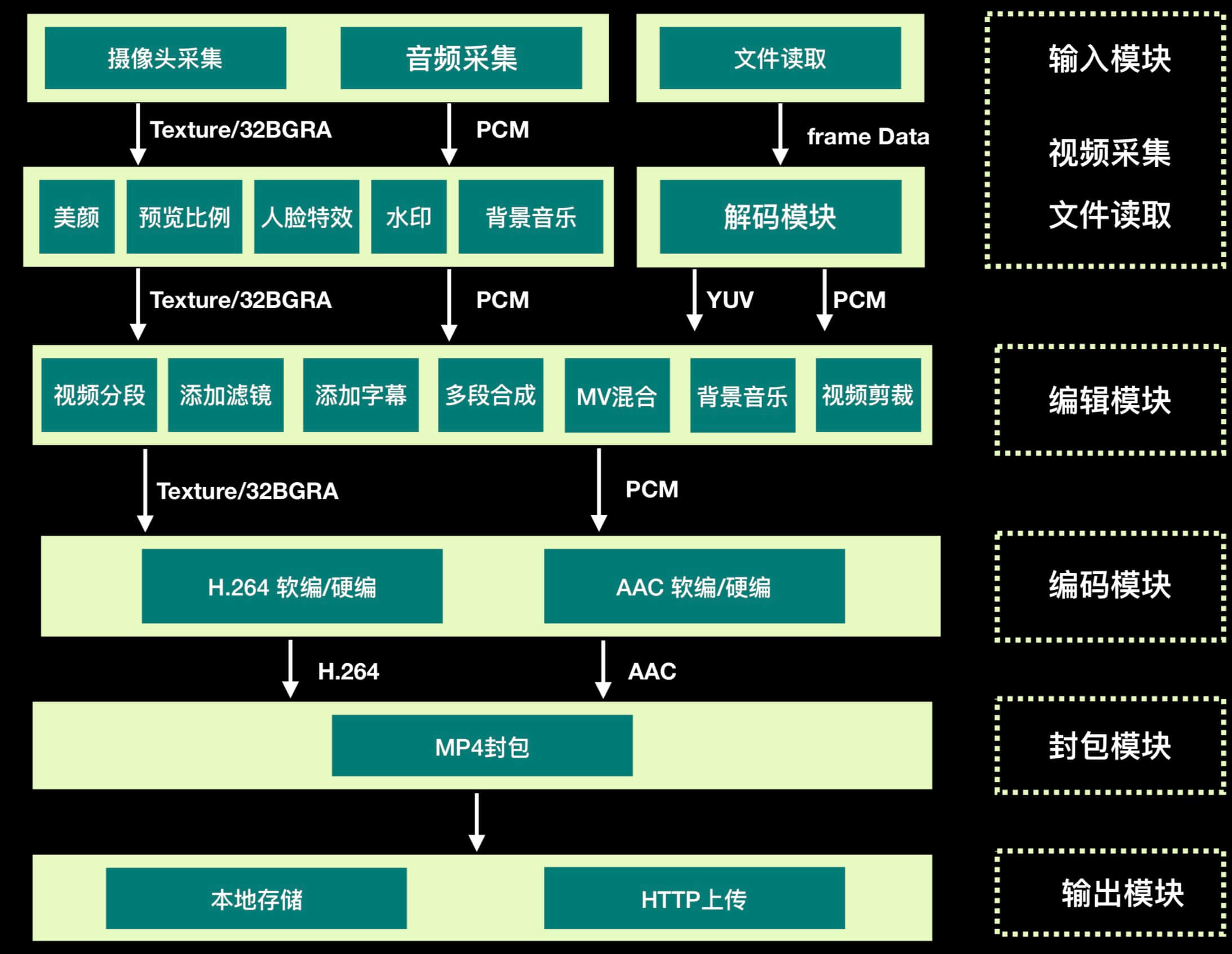

小视频架构
封⾯处理!
- 美拍/秒拍/抖⾳音/直播
- 录制选择一个封面!
- 服务器分发给你—直播(支持回放!)
- 客户端:默认第一帧视频就是封⾯—⼩视频
- 客户端:从视频中选择合适的一帧作为封面—小视频
直播产品分类
- 泛娱乐直播(斗鱼,游戏)
- 时时互动直播(教育类、视频会议,延时不能过长)
主播端向信令服务器发请求,服务器接受到后开设直播间,把CDN流媒体的地址返回主播端,主播端拿到地址后不断的向CDN发送直播数据。观众向信令服务器发请求,从信令服务器获取房间地址,就是CDN的地址,不断从CDN获取数据
受传输协议影响。保证稳定健壮,使用多个信令服务器。如何保证负载均衡?每个节点(信令服务器)定期会向控制中心汇报自己的健康指数(CPU占用、内存占用、IO占用、网络占用),如果出现某一个数据不达标时,就会把服务器上面的任务切到其他节点上,当检测到占用过高,分配给一个比较闲的节点,中间层也叫心跳线。媒体服务器将实时互动网络和泛娱乐网络做转换
CDN网络解析
CDN是为了解决用户在网络资源慢的时候一种技术。为什么会慢?1.链路过长(北京–长沙);2.行业竞争人为因素(南电信北联通) 边缘节点:在附近找的了资源。比如北京烤鸭,长沙有分店,所以不需要去北京了 二级节点:在张家界附近没有找到边缘节点,在长沙找到了。会把数据传给边缘节点,边缘节点再给用户 源站节点:内容提供方

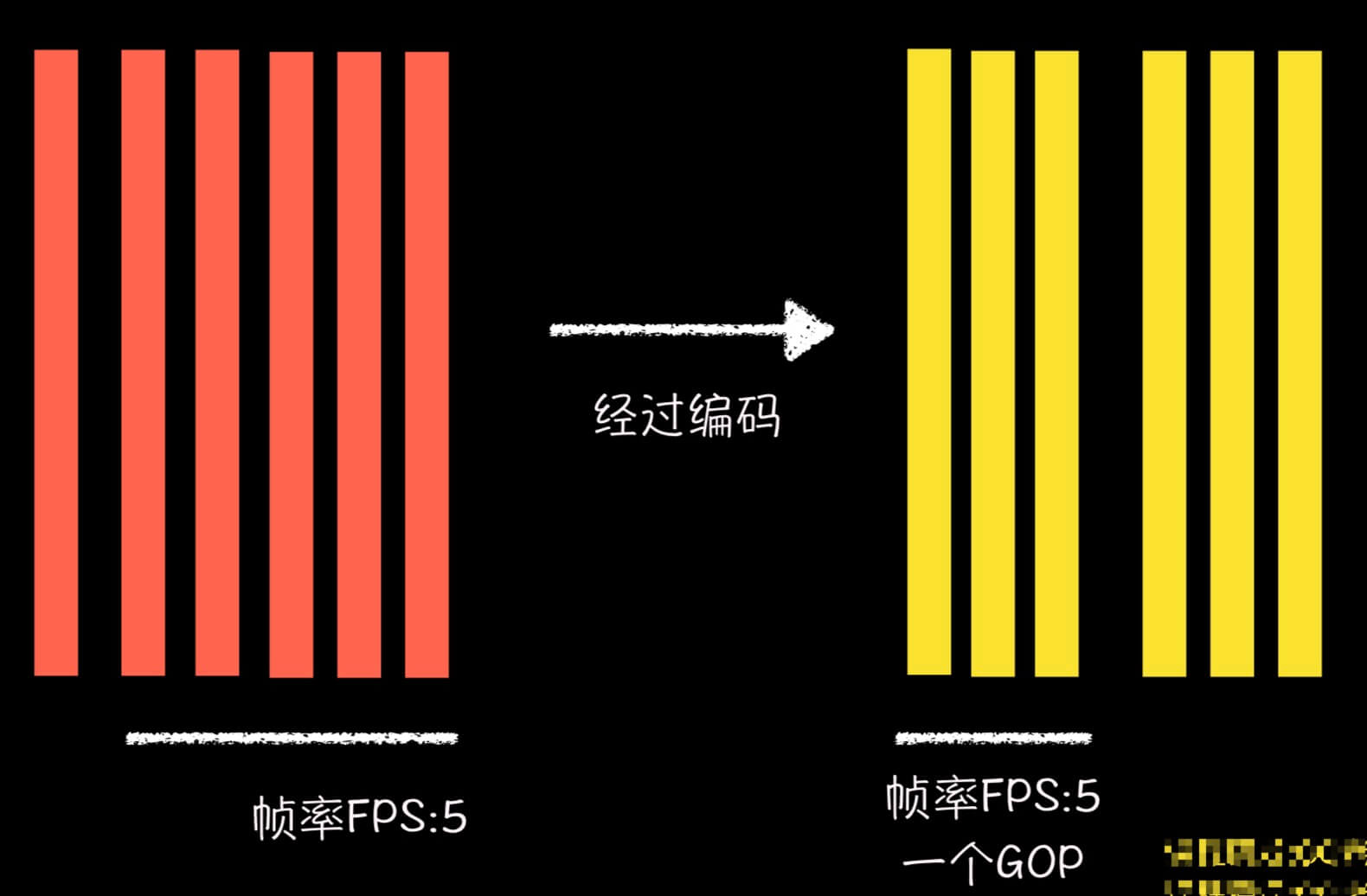

IBP帧以及视频花屏卡顿原因分析

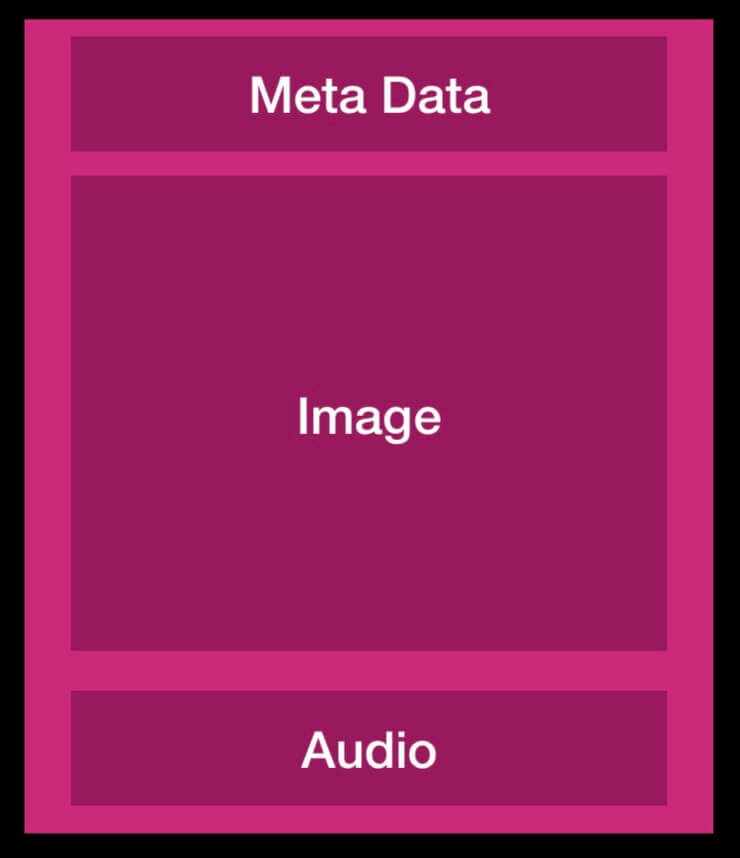

- 内容元素
- 图像
- 音频
- 元信息
- 编码格式
- Video:H264
- Audio:AAC
- 容器封装
- MP4、MOV、FLV、RM、RMVB、AVI

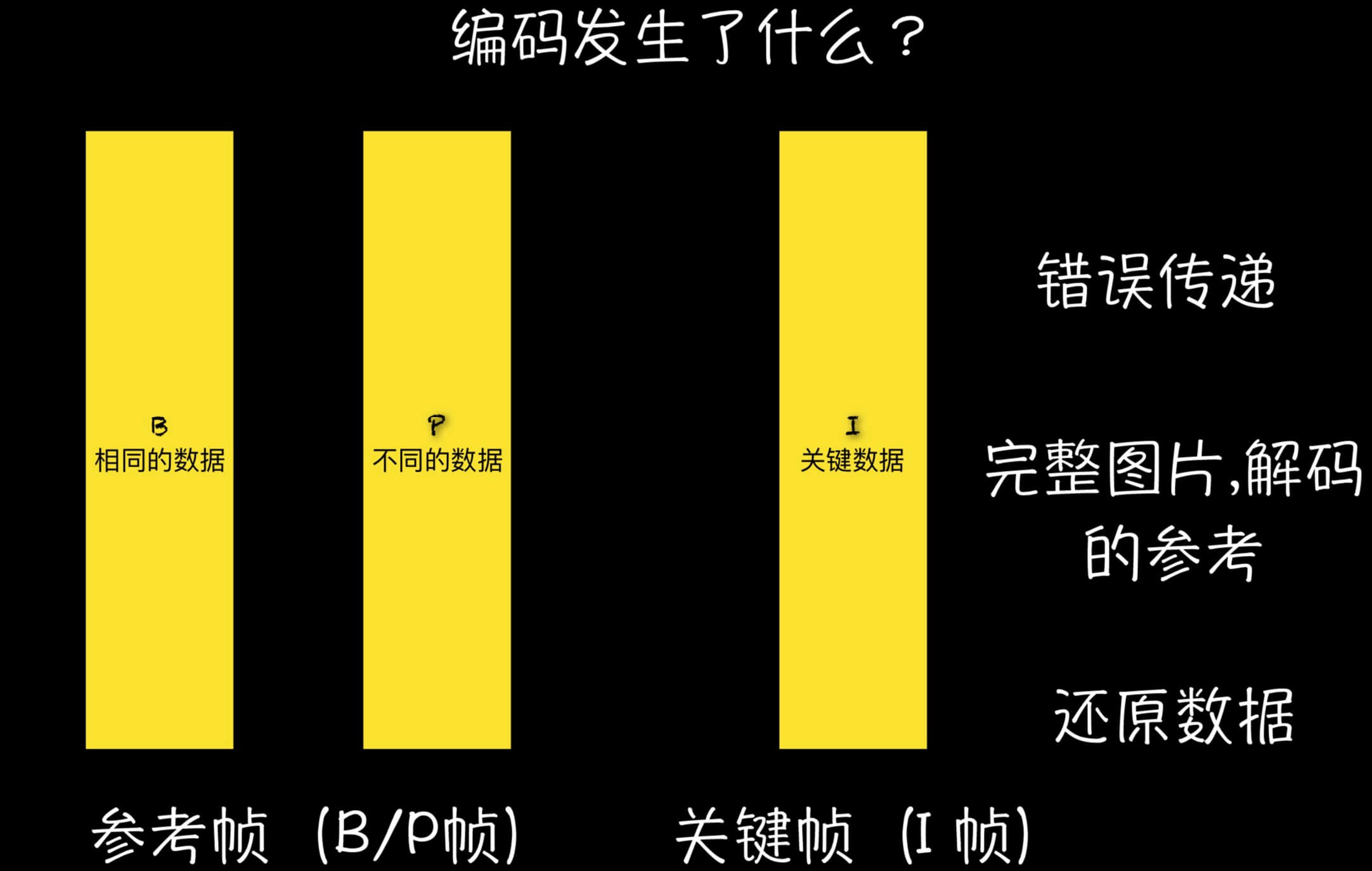

- I帧:关键帧,一组图片中为了减少存储会保存一张完整的图片,第一张
- P帧:向前参考帧,只会保存跟前一张不一样的数据,没有就不保存
- B帧:双向参考帧,参考前一帧和后一帧然后保存不一样的数据
如果在解码时丢失了I帧没有办法正确解码…. 没有B帧,只有I帧P帧也可以做压缩。丢弃B帧,并不会降低存储量,因为在使用B帧的时候,是向前和向后参考,网络传输的时候解码B帧,前面一帧出来了向前参考,后面一帧出来了才可以解码B帧,等待前后两帧传输完毕才可以解码B帧,此时解码B帧需要等待时间,没有办法断定网络传输就一定很快,I帧B帧P帧不是一次性传过来的,需要等待!如果是实时网络互动,因为有这样的等待,会造成直播的延时性,所以说在实时互动要求延时性非常低,时效性的时候会丢弃B帧 在泛娱乐的时候需要B帧,因为B帧压缩性更高,对于存储和传输有优势
帧内预测压缩和帧间预测压缩原理分析
- 帧内预测压缩,解决的是空域数据冗余问题,I帧
- 什么是空域数据?就是这幅图里数据在宽高空间内包含了很多颜色、光亮,人的肉眼很难察觉的数据,对于这些数据,我们可以认作冗余,直接压缩掉的,有损压缩!
- 帧间预测压缩,解决的是时域数据冗余问题,P帧
- 摄像头在一段时间内所捕捉的数据没有较大的变化,我们针对这一时间内的相同数据压缩掉,这叫时域数据压缩
- 整数离散余弦变换(DCT),将空间上的相关性变为频域上无关的数据然后进行量化
- 这个比较抽象,这个跟数学是紧密联系在一起的,如果对傅里叶变换理解的比较好的,对这个理解的会比较快。傅里叶变换可以把一个复杂波形图变换成许多对正弦波,只是他们之间的频率不一样,以及振幅不一样,如果他们在频率上没有一致性那么我们就可以对它进行压缩处理
- CABAC压缩:无损压缩
视频封装格式
- 为什么不用H265
- iOS11后才支持H265
- CPU发热
